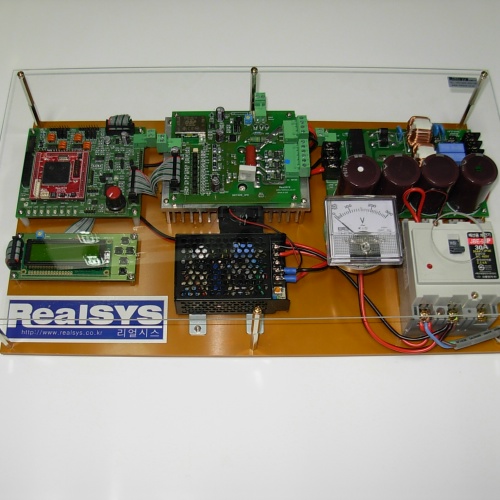

좀 늦은 감이 있지만, DSP28335를 사용한 3상 모터 제어 장치를 출시하였습니다.
본 장치를 구입하시면 회로도 및 응용 예제 소스를 제공해드립니다.
주요 특징:
•TI사의 부동 소수점 연산 고속 DSP (TMS320F28335 – 150MHz 동작)를 사용
• AC220V(단상 또는 3상), 1마력 유도 전동기/동기 모터 등 제어 가능
• 모듈 단위로 구성되어 안정된 시험 가능, 용량 증가 편리
• 다양한 데이터 관찰: RealDSP-UT28x, COM_SCOPE, DAC_CARD, LCD, 통신
• DC링크 GND와 DSP의 GND: 포토 커플러를 사용하여 전기적 절연 처리
• 로터리 엔코더 및 UVW 신호 입력: 차동 및 오픈 컬렉터 선택 가능
• 전력용 반도체 IPM 사용(FAIRCHILD FSBB20CH60C)
• 전류 입력: 3개의 절연 Hall CT 사용, 또는 외부 전류 입력 가능 단자 선택 가능
• LCD(16문자 2줄) 및 버튼(5개) 입력을 사용한 상태 관찰 및 동작
• 안전을 고려한 3상 차단기 및 AC 전압 관찰 메터 설치
• 캐패시터 충전 릴레이 제어: OP-AMP 및 MCU(Atiny13) 선택 처리 가능
• 제어전원 입력: DC5V, 3[A] 전원 장치 사용, 모듈 내부에서 절연 형 DC/DC 사용
• DAC 보드: 4채널 8비트 Parallel DAC 사용
• 프로그램 다운로드: RealDSP_UT, UT_OPTIC, UTA 사용 가능, JTAG Emulator 도 사용 가능
• 통신 포트: CAN, UART, SPI 등 가능

단계별 실습 예제:
led,lcd,sci,adc,dac,eep,qep,cap,can,v/f 제어
편리한 개발 환경: 4채널 광 통신 형 오실로스코프 사용 가능

관련 자료:
http://www.realsys.co.kr/goods/content.asp?guid=439&cate=429&params=cate=428^sword=^swhat=^listsort=favorite^listtype=album^listsize=5^page=
